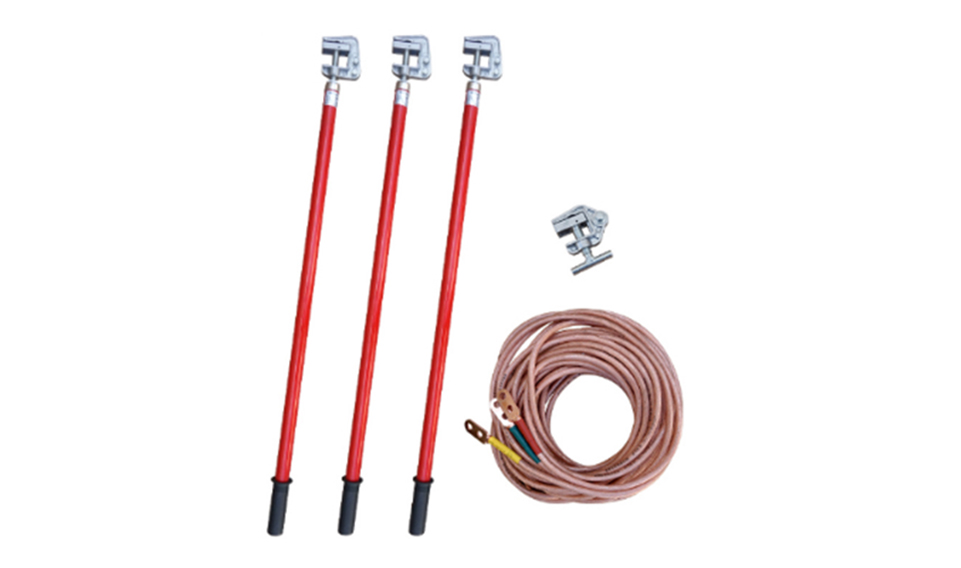

選擇合適的接地線是確保電氣設備和系統安全的關鍵步驟。接地線的正確選擇和使用可以有效防止電氣設備漏電或發生電氣故障時引起電擊、火災等危險。接地線主要用于將電氣設備或系統的外殼、導體等與大地連接,確保電流能夠順利流入地面,從而保護人員和設備安全。

1. 接地線的選擇要點
a. 接地線的導電材料
銅線:銅具有較低的電阻和優異的導電性能,因此銅線是常見的接地線材料。
鍍鋅鋼線:如果銅線成本較高或對抗機械強度要求較高,可以選用鍍鋅鋼線。鍍鋅鋼線在導電性上稍遜色于銅,但其耐拉伸性和抗腐蝕性較強,常用于地下接地系統。
鋁線:鋁線也是一種經濟型的選擇,雖然鋁的導電性能不如銅,但它比銅輕且便宜,常用于低電流的接地要求。
b. 接地線的截面積
接地線的截面積直接關系到其導電能力。根據國際標準(如IEC 60364、IEEE 80等)及中國的相關規范(如《建筑電氣安裝設計規范》GB 50303-2019),選擇接地線時要考慮以下因素:
電流強度:接地線需要能夠承載最大可能發生的故障電流,并快速將其引入地面。一般來說,接地線的截面積應不小于保護導體的截面積,且故障電流大的場合需要選用更大截面的接地線。
電氣系統的額定電流:對于高壓設備或電力系統,接地線的截面積通常需要更大。常見的接地線截面積范圍從4mm²到150mm²不等,具體選用需要根據電氣設備的額定電流以及所處的環境條件來決定。
安全裕度:接地線的截面積應有足夠的安全裕度,確保在短路或故障情況下不會發生過大的電流過載。
c. 接地線的長度
接地線的長度應盡可能短,以減少電阻和電流損耗。如果接地線較長,可能會導致接地電阻增大,降低接地效果,甚至可能無法有效地引導故障電流。
在設計時,應盡量避免使用彎曲或纏繞的接地線,因為這些可能增加接地電阻,降低接地效果。
d. 接地線的絕緣性
無絕緣線:大多數情況下,接地線是不需要絕緣的,因為它直接接入地面或通過接地電極與大地連接。但是,接地線需要足夠的抗腐蝕能力。
外部環境:如果接地線安裝在可能受到機械損傷或外部環境腐蝕的地方(如地下、濕潤環境或化學腐蝕性環境),則需要使用帶有防腐蝕外保護層的接地線。
e. 接地線的抗腐蝕能力
接地線安裝環境對其材質有較高的要求,特別是在腐蝕性環境(如地下水或化學腐蝕環境)下,接地線可能會受損。選擇時應考慮其耐腐蝕性,尤其是對于長期暴露在空氣中的接地線,應使用鍍鋅鋼線或涂覆防腐涂層的銅線。
防腐措施:可以通過加裝防護套管、使用耐腐蝕材料或者定期維護來提高接地線的使用壽命。
f. 接地電阻要求
接地電阻值:接地電阻值的要求通常由國家標準、行業標準或項目具體要求來確定。在正常情況下,接地電阻應盡可能低。常見的標準要求是:
對于低壓設備,一般接地電阻值應小于4歐姆。
對于高壓設備,接地電阻值可能需要更低,一般要求不超過1歐姆。
接地系統設計:為了降低接地電阻,接地系統設計時要合理選擇接地電極的類型和安裝方式。常見的接地電極有接地棒、接地網、接地板等。
2. 接地線選擇時的注意事項
a. 系統電氣特性
在選擇接地線時,需要根據系統的電氣特性來確定合適的規格。例如,在變電站、高壓設備和工業控制系統中,接地線的規格通常要比一般住宅或商業建筑的系統大。
高壓電氣設備系統的接地要求較嚴格,需要使用較大的接地線截面積來保證能夠承載可能出現的故障電流。
b. 故障電流的估算
在設計接地系統時,需要考慮可能出現的最大故障電流,并確保接地線能夠在最短時間內把故障電流導入地面,從而有效保護電氣設備和人員安全。
c. 連接方式
接地線與接地電極的連接:接地線必須與接地電極連接牢固,接頭處要有良好的導電性和機械強度。接地電極的選擇應根據當?shù)赝寥离娮杪实纫蛩貋泶_定。
接地線與設備的連接:接地線連接到設備外殼時,要確保連接點清潔、無油污,并通過螺栓、焊接等可靠方式進行連接。
d. 環境因素
對于安裝在潮濕、易腐蝕環境或高溫環境下的接地線,應特別關注材料的耐腐蝕性、抗氧化性和耐高溫性能。
安裝時,確保接地線不受到外部機械損傷,避免接地線因外力作用出現松動或斷裂。
e. 定期檢查和維護
定期檢查接地線及接地系統的完整性,確保接地電阻符合標準要求。如果接地電阻增大或接地線出現損壞,應及時進行更換或維護。
3. 總結
選擇接地線時,要綜合考慮材料、截面積、長度、環境等因素。合適的接地線應具備良好的導電性能、足夠的機械強度以及耐腐蝕性能,能夠確保電氣系統的安全性。此外,定期檢查和維護接地線也是確保接地系統長效穩定的關鍵。
